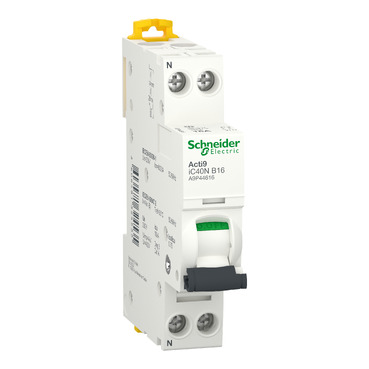

SCH IC40N 1P+N 16A B 6KA/10KA A9P44616
Specificatii
Principale
| Gama | Acti 9 |
|---|---|
| nume produs | Acti9 iC40 |
| Tip produs sau componenta | Miniature circuit-breaker |
| nume scurt al dispozitivului | iC40N |
| aplicatie a dispozitivului | Distributie |
| descriere poli | 1P + N |
| numarul polilor protejati | 1 |
| pozitie neutrului | Stanga |
| [In] curent nominal | 16 A |
| Tip retea electrica | C.a. |
| tehnologie unitate de declansare | Termo-magnetic |
| cod pentru curba | B |
| capacitate de rupere | 10 kA Icu la 230 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 6000 A Icn la 230 V c.a. 50/60 Hz conformitate cu EN/IEC 60898-1 |
| adecvare pentru izolatie | Da conformitate cu SR EN 60947-2 |
| etichete privind calitatea | OVE KEMA IMQ |
Suplimentare
| frecventa retea electrica | 50/60 Hz |
|---|---|
| [Ue] tensiune nominala de functionare | 230 V c.a. 50/60 Hz |
| limita de declansare magnetica | 3...5 x In conformitate cu EN/IEC 60898-1 4 x In +/- 20 % conformitate cu SR EN 60947-2 |
| [Ics] capacitatea nominala de rupere in serviciu | 6000 A 100 % x Icn la 230 V c.a. 50/60 Hz conformitate cu EN/IEC 60898-1 7,5 kA 75 % x Icn la 230 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 |
| clasa de limitare | 3 conformitate cu EN/IEC 60898-1 |
| [Ui] tensiune nominala de izolatie | 400 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 |
| [Uimp] tensiune nominala de tinere la impuls | 4 kV conformitate cu SR EN 60947-2 |
| indicator de pozitie contact | Da |
| tip de control | Comutare |
| semnalizare locala | Indicatie ON/OFF Indicator declanşare |
| mod de montare | Clipsabil |
| suport de montare | Sina DIN |
| Numar de pasi de 9mm pe rand | 2 |
| inaltime | 85 mm |
| latime | 18 mm |
| adancime | 74 mm |
| greutate neta | 120 g |
| culoare | Alb |
| durabilitate mecanica | 20000 cic |
| durabilitate electrica | 20000 cic |
| descriere optiuni de blocare | Dispozitiv de blocare |
| conexiuni - borne | Borne tip tunel sus sau jos1…10 mm² flexibil Borne tip tunel sus sau jos1…16 mm² rigid |
| lungimea de dezizolare a cablului | 14 mm for sus sau jos connection |
| cuplu de strangere | 2 N.m sus sau jos |
| protectie de scurgere la pamant | Cutie de borne separata |
Mediu
| Standarde | EN/IEC 60898-1 SR EN 60947-2 |
|---|---|
| certificari produs | UE BV RINA DNV |
| grad de protectie IP | IP20 conforming to SR EN 60529 IP40 (carcasa modulara) conforming to SR EN 60529 |
| grad de poluare | 3 conformitate cu SR EN 60947-2 |
| umiditate relativa | 95 % la 55 °C |
| altitudine de functionare | 2000 m |
| temperatura ambientala de utilizare | -25…70 °C |
| temperatura ambietala pentru depozitare | -40…85 °C |
Specificații
| Curent nominal | 16A |
| Capacitate de rupere | 6kA/10kA |
| Cod curba | B |
| Numar poli | 1P+N |
| Gama produs | IC40N |
| Producator | Schneider Electric |
